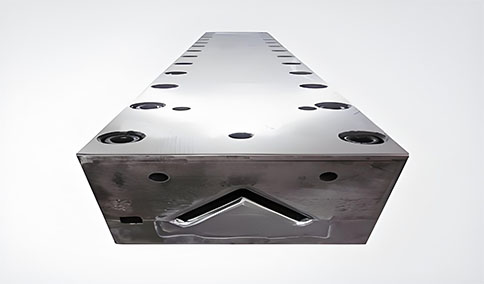

玻璃鋼角鋼模具作為復(fù)合材料成型的關(guān)鍵設(shè)備，其性能指標(biāo)直接決定了制品的質(zhì)量與生產(chǎn)效率。在眾多技術(shù)參數(shù)中，硬度和粗糙度是最為核心的兩項(xiàng)標(biāo)準(zhǔn)，它們不僅影響著模具的使用壽命，更關(guān)系到最終產(chǎn)品的尺寸精度和表面質(zhì)量。

一、硬度標(biāo)準(zhǔn)詳解

1. 材料硬度要求

玻璃鋼角鋼模具的硬度標(biāo)準(zhǔn)首先體現(xiàn)在材料選擇上。模體通常采用合金鋼制造，如40Cr、P20、Cr12等優(yōu)質(zhì)鋼材。這些材料經(jīng)過(guò)淬火處理后，硬度應(yīng)達(dá)到HRC55-60的范圍，以確保模具能夠承受長(zhǎng)期的高壓載荷。例如，40Cr合金鋼在調(diào)質(zhì)處理后的抗拉強(qiáng)度需≥800MPa，這是保證模具結(jié)構(gòu)穩(wěn)定性的基礎(chǔ)。

膠衣層的硬度同樣不容忽視，其巴氏硬度需大于35。在實(shí)際檢測(cè)中，應(yīng)在模具表面選取至少10個(gè)分散的測(cè)試點(diǎn)，各點(diǎn)之間的硬度偏差不應(yīng)超過(guò)2個(gè)單位。這種嚴(yán)格的硬度控制能夠有效防止模具在使用過(guò)程中出現(xiàn)局部磨損或變形。

2. 熱穩(wěn)定性驗(yàn)證

玻璃鋼模具在成型過(guò)程中需要承受高溫環(huán)境，因此熱穩(wěn)定性是衡量其性能的重要指標(biāo)。根據(jù)行業(yè)標(biāo)準(zhǔn)，玻璃鋼積層在120℃的高溫下持續(xù)工作2小時(shí)后，其變形量不得超過(guò)0.1mm。這一標(biāo)準(zhǔn)確保了模具在連續(xù)生產(chǎn)過(guò)程中能夠保持穩(wěn)定的尺寸精度，避免因熱變形導(dǎo)致的產(chǎn)品尺寸偏差。

二、檢測(cè)與維護(hù)建議

1. 硬度檢測(cè)

為了確保模具硬度始終符合標(biāo)準(zhǔn)，建議每生產(chǎn)50套制品就對(duì)模具進(jìn)行一次全面的硬度檢測(cè)。使用經(jīng)過(guò)校準(zhǔn)的巴氏硬度計(jì)，在模具的不同部位進(jìn)行多點(diǎn)測(cè)量，記錄數(shù)據(jù)并分析變化趨勢(shì)。一旦發(fā)現(xiàn)硬度下降超過(guò)允許范圍，應(yīng)立即停止使用并進(jìn)行修復(fù)或更換。

2. 粗糙度維護(hù)

保持模具表面的光潔度是日常維護(hù)的重要工作。每批次生產(chǎn)結(jié)束后，都應(yīng)對(duì)模具進(jìn)行專業(yè)的拋光處理，確保Ra值穩(wěn)定在標(biāo)準(zhǔn)范圍內(nèi)。同時(shí)，定期使用激光輪廓儀或觸針式粗糙度儀對(duì)模具表面進(jìn)行全面檢測(cè)，及時(shí)發(fā)現(xiàn)并處理潛在問(wèn)題。

嚴(yán)格執(zhí)行硬度與粗糙度標(biāo)準(zhǔn)，不僅能夠顯著提升模具的使用壽命（預(yù)計(jì)可延長(zhǎng)30%以上），更能有效降低制品的不良率（控制在0.5%以內(nèi)）。這些看似嚴(yán)格的技術(shù)要求，實(shí)則是保證產(chǎn)品質(zhì)量、提高生產(chǎn)效率、降低生產(chǎn)成本的關(guān)鍵所在。隨著復(fù)合材料行業(yè)的不斷發(fā)展，對(duì)模具性能的要求也將越來(lái)越高，只有不斷優(yōu)化和完善這些標(biāo)準(zhǔn)，才能推動(dòng)整個(gè)行業(yè)的技術(shù)進(jìn)步。
